Autóműszerfal-jelzések (2025. október)
Kategória: word - emelt szint
Feladat leírása
A gépjárművek műszerfalán sokféle jelzőlámpa található. Ezekről kell létrehoznia egy
dokumentumot és két jelzés illusztrációját! A dokumentum elkészítéséhez a dokszoveg.txt
UTF-8 kódolású szöveges állományt és a forrás mappában megadott képeket használja fel!
Részfeladatok
1. Készítse el az alábbi két jelzést vektorgrafikus szerkesztőprogram segítségével! Munkáját akku illetve kezifek néven SVG és PNG formátumban is mentse!
2. Mindkét kép esetén állítsa be a rajzlap méretét 50×50 mm-re! Az exportálás során transzparens hátteret állítson be! A vonalak és ahol szükséges, a kitöltés színe legyen RGB (212, 0, 0) színkódú vörös színű! Az elkészített ábrák az oldalhoz képest függőlegesen és vízszintesen legyenek középen!

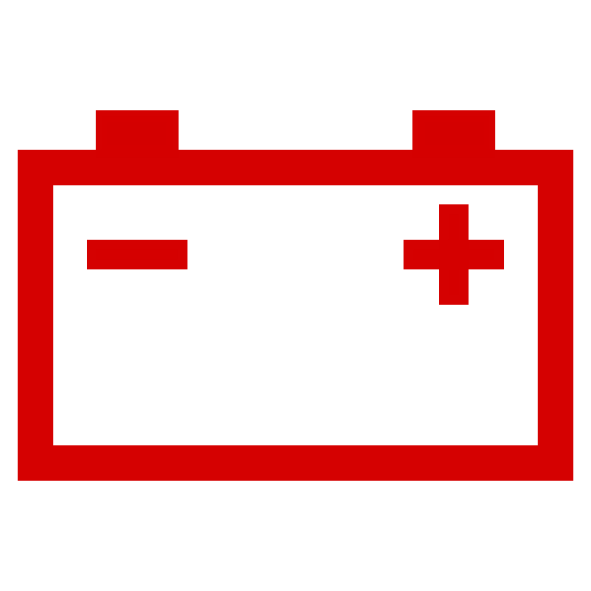

3. Az akkumulátor jelet a minta és a következő leírás alapján készítse el!
a) Rajzoljon egy 47x28 mm méretű, kitöltés nélküli téglalapot! A vonalvastagságot 3 mm-re állítsa be!
b) Az érintkezők legyenek 7x4 mm-es téglalapok, amelyeket szimmetrikusan helyezzen el a téglalap tetején a minta szerint!
c) A plusz és mínusz jelet egyforma méretű téglalapok segítségével készítse el, és helyezze el a minta szerint az érintkezők alatt!
d) Munkáját akku néven SVG és PNG formátumban is mentse!

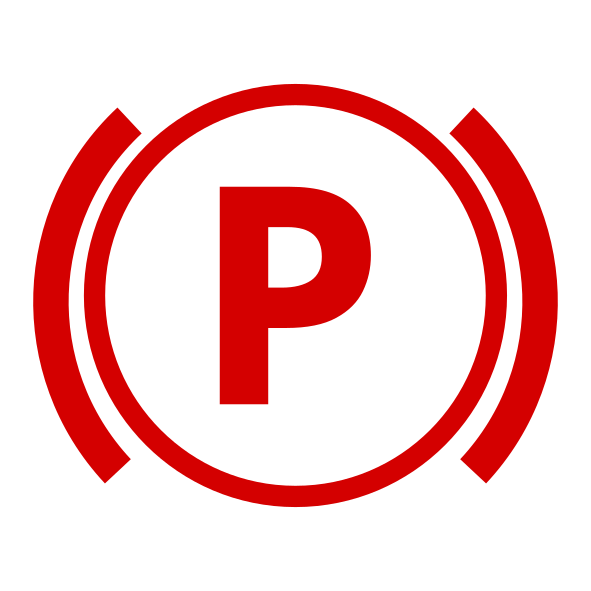

4. A rögzítőfék jelzést a minta és a következő leírás alapján készítse el!
a) A belső kör sugara 17 mm legyen! A vonalvastagságot 1,8 mm-re állítsa! A körnek ne legyen kitöltése!
b) A körök mellett lévő két ívet 21 mm sugarú negyed körívvel készítse el! A vonalvastagság 3 mm legyen! A körívnek ne legyen kitöltése!
c) A külső köríveket a mintának megfelelően, szimmetrikusan helyezze el a belső kör körül!
d) A P betű talp nélküli, 72 pontos, félkövér stílusú legyen! A P betűt igazítsa a belső körhöz képest vízszintesen és függőlegesen középre!
e) Munkáját kezifek néven SVG és PNG formátumban is mentse!
5. Készítse el a szövegszerkesztő program segítségével a jelzesek nevű dokumentumot a program alapértelmezett formátumában a dokszoveg.txt felhasználásával!
6. A dokumentum legyen álló tájolású, A4-es lapméretű, az alsó, a felső, a jobb és a bal margót állítsa 2,7 cm-re! A teljes dokumentumban alkalmazzon automatikus elválasztást!
7. Ahol nem kér mást a feladat, ott a szöveg legyen Open Sans betűtípusú, 11 pontos betűméretű! A bekezdésekre állítson be sorkizárt igazítást, egyszeres sorközt, a bekezdések előtt 0 pontos, utánuk 10 pontos térközt!

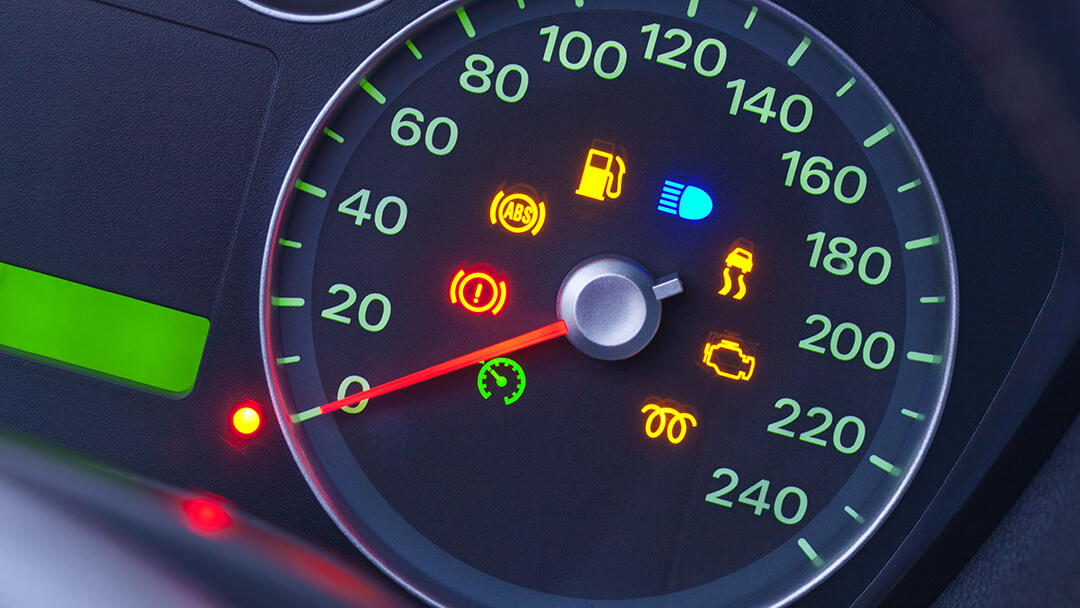

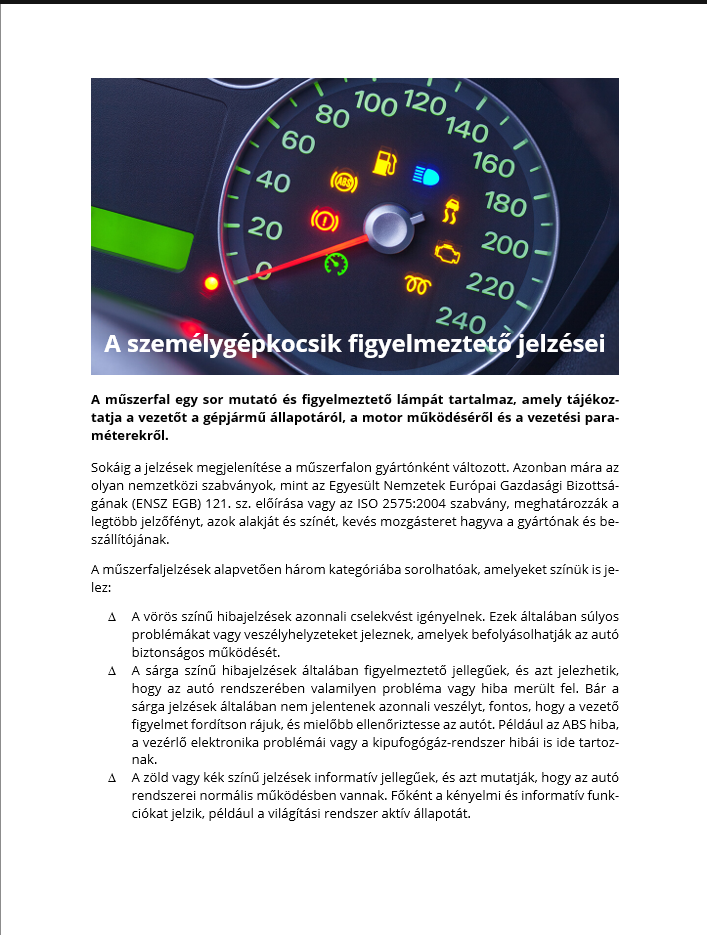

8. A dokumentum elejére szúrja be a muszerfal.jpg képet a méretarányok megtartása mellett!
9. A címet illessze be egy – a kép aljához illeszkedő – átlátszó szövegdobozba! A szövegdoboz legyen 2 cm magas és szövegtükör szélességű! A címet helyezze el a szövegdobozba vízszintesen és függőlegesen középre igazítottan! A szöveg legyen 20 pontos betűméretű, félkövér betűstílusú és fehér színű!
10. A cím utáni bekezdés legyen félkövér stílusú, mögötte 12 pontos térközzel! Biztosítsa, hogy a kép és a bekezdés között is 12 pontos térköz jelenjen meg!
11. A három jelzőszínt bemutató részt alakítsa felsorolássá, ahol a felsorolás jele a „△” (delta) legyen! A felsorolás jele a margótól 0,5 cm-re, a szöveg 1,2 cm-re kezdődjön! A felsorolások között ne jelenjen meg a térköz!

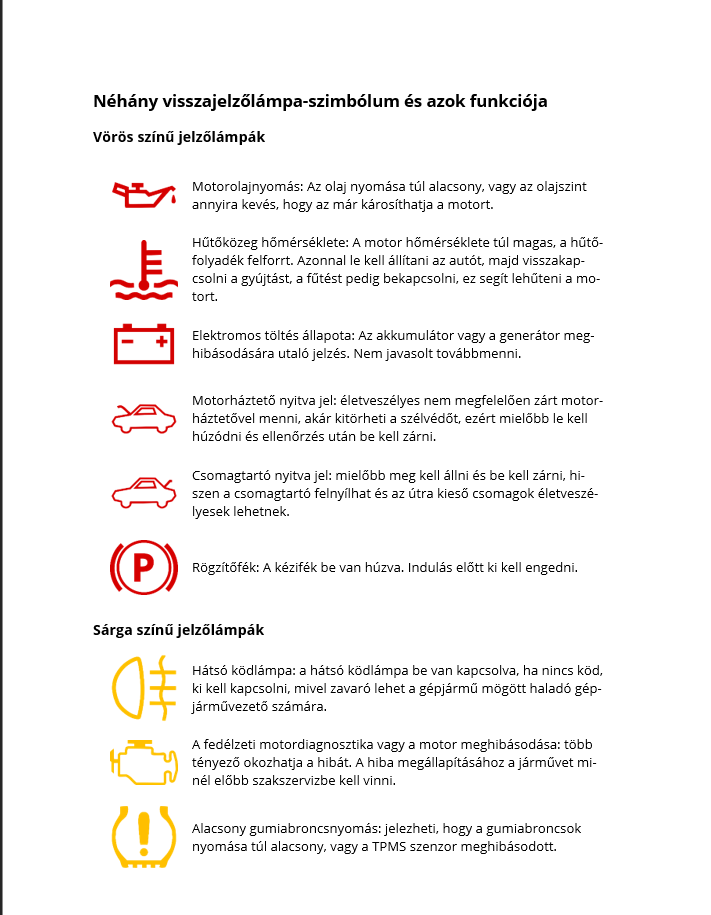

12. Állítsa be, hogy a jelző szimbólumokat és jelentésüket bemutató rész mindenképpen új oldalon kezdődjön!
13. A második oldal elején lévő alcím 14 pontos betűméretű és félkövér betűstílusú legyen!
14. A különböző színű jelzéseket bemutató részek előtti megnevezéseket 12 pontos betűmérettel és félkövér betűstílussal emelje ki, előttük 12, utánuk 10 pontos térközbeállítással! Állítsa be, hogy a megnevezések az őket követő táblázattal együtt mozogjanak!
15. A jelzések képeit és a magyarázatokat mindegyik jelzéscsoportnál egy-egy 15 cm széles, 2 oszlopos és a mintának megfelelő táblázatba helyezze el a következő beállításokkal!
a) A táblázat cellái legyenek szegély nélküliek, a táblázat pedig középre igazított!
b) Az első oszlop 2,4 cm szélességű legyen! A sorok magassága 2,2 cm legyen!
c) A szövegek után ne legyen térköz!
d) A szövegeket és a képeket is igazítsa a cellában függőlegesen középre!
16. A vörös jelzéseknél szúrja be a táblázat első oszlopába rendre az olaj.png, homerseklet.png, akku.png, motorhazteto.png, csomagtarto.png és kezifek.png képeket! A képek szélességét az oldalarányok megtartása mellett állítsa 2 cm-re! (Ha az akku.png és a kezifek.png képet nem készítette el, akkor a figyelmezteto.png képet használhatja.)
17. A sárga jelzéseknél szúrja be a táblázat első oszlopába rendre a hatso_kod.png, motor.png, kereknyomas.png képeket! A képek szélességét az oldalarányok megtartása mellett állítsa 2 cm-re!
18. A zöld vagy kék jelzéseknél szúrja be a táblázat első oszlopába rendre a tompitott.png, a tavolsagi.png és a startstop.png képeket! A képek szélességét az oldalarányok megtartása mellett állítsa 2 cm-re!
