Autóműszerfal-jelzések (2025. október)

1. Készítse el az alábbi két jelzést vektorgrafikus szerkesztőprogram segítségével! Munkáját akku illetve kezifek néven SVG és PNG formátumban is mentse!

2. Mindkét kép esetén állítsa be a rajzlap méretét 50×50 mm-re! Az exportálás során transzparens hátteret állítson be! A vonalak és ahol szükséges, a kitöltés színe legyen RGB (212, 0, 0) színkódú vörös színű! Az elkészített ábrák az oldalhoz képest függőlegesen és vízszintesen legyenek középen!

3. Az akkumulátor jelet a minta és a következő leírás alapján készítse el!

• a) Rajzoljon egy 47x28 mm méretű, kitöltés nélküli téglalapot! A vonalvastagságot 3 mm-re állítsa be!

• b) Az érintkezők legyenek 7x4 mm-es téglalapok, amelyeket szimmetrikusan helyezzen el a téglalap tetején a minta szerint!

• c) A plusz és mínusz jelet egyforma méretű téglalapok segítségével készítse el, és helyezze el a minta szerint az érintkezők alatt!

• d) Munkáját akku néven SVG és PNG formátumban is mentse!

4. A rögzítőfék jelzést a minta és a következő leírás alapján készítse el!

• a) A belső kör sugara 17 mm legyen! A vonalvastagságot 1,8 mm-re állítsa! A körnek ne legyen kitöltése!

• b) A körök mellett lévő két ívet 21 mm sugarú negyed körívvel készítse el! A vonalvastagság 3 mm legyen! A körívnek ne legyen kitöltése!

• c) A külső köríveket a mintának megfelelően, szimmetrikusan helyezze el a belső kör körül!

• d) A P betű talp nélküli, 72 pontos, félkövér stílusú legyen! A P betűt igazítsa a belső körhöz képest vízszintesen és függőlegesen középre!

• e) Munkáját kezifek néven SVG és PNG formátumban is mentse!

5. A dokumentum elkészítése

Készítse el a szövegszerkesztő program segítségével a jelzesek nevű dokumentumot a program alapértelmezett formátumában a dokszoveg.txt felhasználásával!

6. A dokumentum legyen álló tájolású, A4-es lapméretű, az alsó, a felső, a jobb és a bal margót állítsa 2,7 cm-re! A teljes dokumentumban alkalmazzon automatikus elválasztást!

7. Ahol nem kér mást a feladat, ott a szöveg legyen Open Sans betűtípusú, 11 pontos betűméretű! A bekezdésekre állítson be sorkizárt igazítást, egyszeres sorközt, a bekezdések előtt 0 pontos, utánuk 10 pontos térközt!

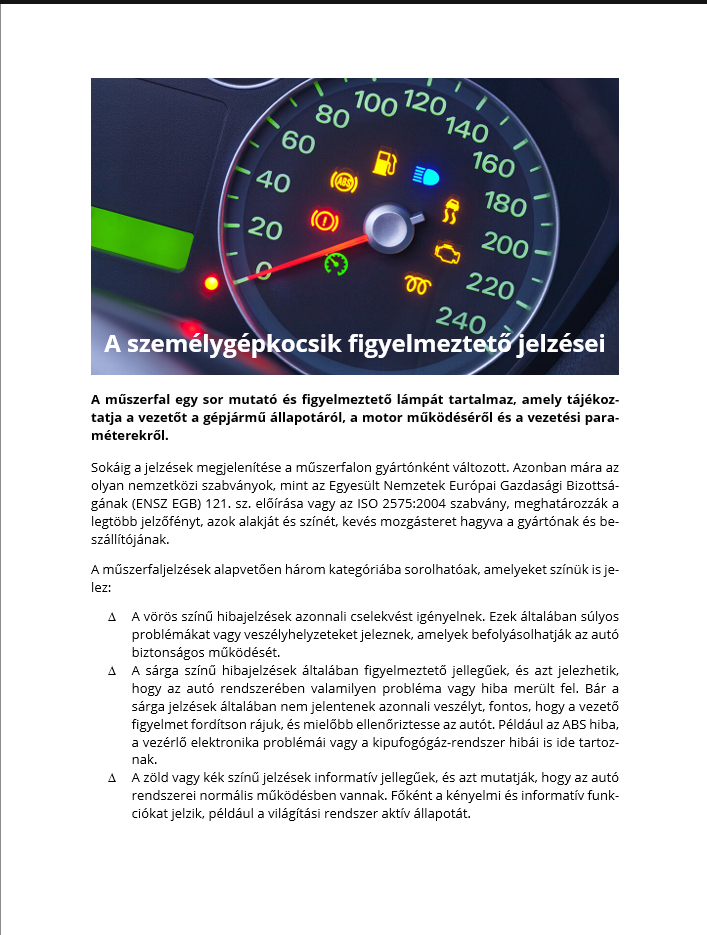

8. A dokumentum elejére szúrja be a muszerfal.jpg képet a méretarányok megtartása mellett!

9. A címet illessze be egy – a kép aljához illeszkedő – átlátszó szövegdobozba! A szövegdoboz legyen 2 cm magas és szövegtükör szélességű! A címet helyezze el a szövegdobozba vízszintesen és függőlegesen középre igazítottan! A szöveg legyen 20 pontos betűméretű, félkövér betűstílusú és fehér színű!

10. A cím utáni bekezdés legyen félkövér stílusú, mögötte 12 pontos térközzel! Biztosítsa, hogy a kép és a bekezdés között is 12 pontos térköz jelenjen meg!

11. A három jelzőszínt bemutató részt alakítsa felsorolássá, ahol a felsorolás jele a „△” (delta) legyen! A felsorolás jele a margótól 0,5 cm-re, a szöveg 1,2 cm-re kezdődjön! A felsorolások között ne jelenjen meg a térköz!

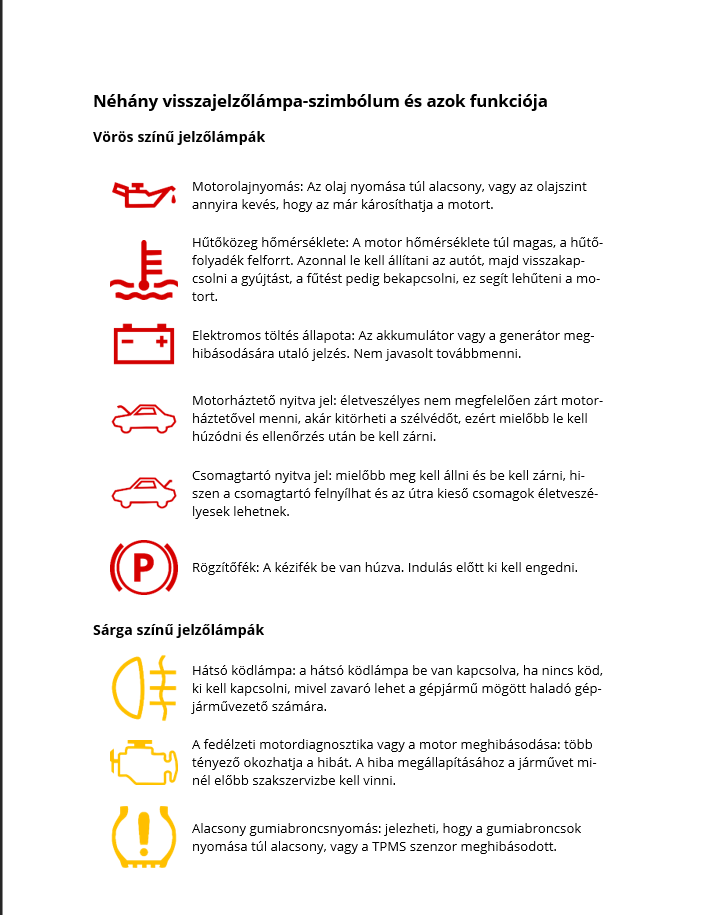

12. Állítsa be, hogy a jelző szimbólumokat és jelentésüket bemutató rész mindenképpen új oldalon kezdődjön!

13. A második oldal elején lévő alcím 14 pontos betűméretű és félkövér betűstílusú legyen!

14. A különböző színű jelzéseket bemutató részek előtti megnevezéseket 12 pontos betűmérettel és félkövér betűstílussal emelje ki, előttük 12, utánuk 10 pontos térközbeállítással! Állítsa be, hogy a megnevezések az őket követő táblázattal együtt mozogjanak!

15. A jelzések képeit és a magyarázatokat mindegyik jelzéscsoportnál egy-egy 15 cm széles, 2 oszlopos és a mintának megfelelő táblázatba helyezze el a következő beállításokkal!

• a)  A táblázat cellái legyenek szegély nélküliek, a táblázat pedig középre igazított!

• b) Az első oszlop 2,4 cm szélességű legyen! A sorok magassága 2,2 cm legyen!

• c) A szövegek után ne legyen térköz!

• d) A szövegeket és a képeket is igazítsa a cellában függőlegesen középre!

16. A vörös jelzéseknél szúrja be a táblázat első oszlopába rendre az olaj.png, homerseklet.png, akku.png, motorhazteto.png, csomagtarto.png és kezifek.png képeket! A képek szélességét az oldalarányok megtartása mellett állítsa 2 cm-re! (Ha az akku.png és a kezifek.png képet nem készítette el, akkor a figyelmezteto.png képet használhatja.)

17. A sárga jelzéseknél szúrja be a táblázat első oszlopába rendre a hatso_kod.png, motor.png, kereknyomas.png képeket! A képek szélességét az oldalarányok megtartása mellett állítsa 2 cm-re!

18. A zöld vagy kék jelzéseknél szúrja be a táblázat első oszlopába rendre a tompitott.png, a tavolsagi.png és a startstop.png képeket! A képek szélességét az oldalarányok megtartása mellett állítsa 2 cm-re!
