Minták (2024. május)

Kategória: korábbi évek vektorgrafika - középszint

Feladat leírása

Manapság egyre elterjedtebb, hogy a vásárlók saját maguk által tervezett mintákat használva
egyedi csempét vagy tapétát készíthetnek. Az a feladata, hogy vektorgrafikus rajzolóprogram
segítségével elkészítsen néhány mintát egy konyha falának csempéihez.

Részfeladatok

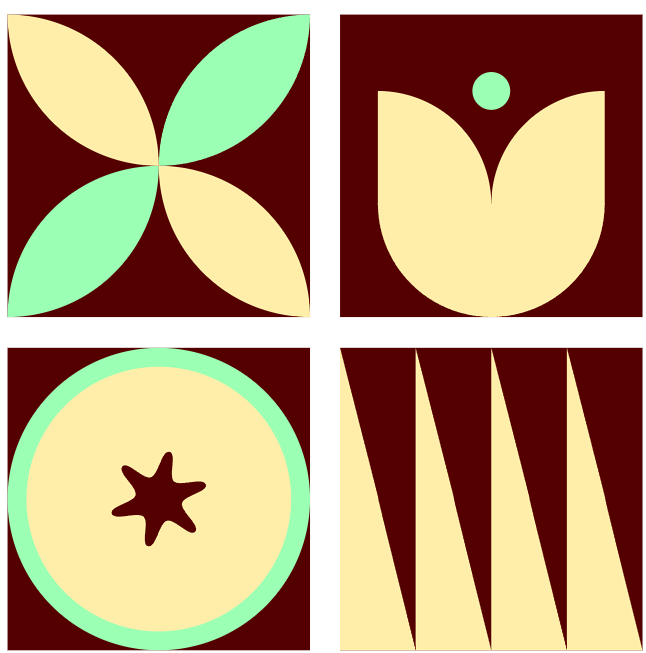

1. Készítse el a mintán látható négy csempemintát vektorgrafikus rajzolóprogram segítségével a minta és a leírás alapján! A négy csempemintát egy lapon helyezze el, és mentse el a kész állományt mintak.svg néven!
2. A mintákat a következő beállítások figyelembevételével készítse el!
- a) Mindegyik alakzat körvonal nélküli legyen!

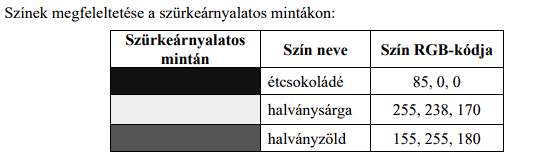

- b) A csempék alapjait adó négy négyzet mérete 80×80 mm legyen, amelynek kitöltőszíne RGB(85, 0, 0) kódú étcsokoládé színű!
- c) A további alakzatok kitöltőszíneként használjon RGB(85, 0, 0) kódú étcsokoládé, RGB(255, 238, 170) kódú halványsárga és RGB(155, 255, 180) kódú halványzöld színt!
- d) Az elemeket pontosan illessze egymáshoz, és figyeljen az egyes elemek láthatóság szerinti sorrendjére!
3. Az első csempén a négy alakzatot egyenként két negyedkörön elvégzett halmazművelet segítségével is elkészítheti. Az ábra elkészítéséhez használt körívek sugara egységesen 40 mm legyen!
4. Az első csempén a négy alakzatot egyenként két negyedkörön elvégzett halmazművelet segítségével is elkészítheti. Az ábra elkészítéséhez használt körívek sugara egységesen 40 mm legyen!
5. A harmadik csempén rajzoljon két kört 40 mm-es és 35 mm-es sugárral! Középre egy 6 ágú csillag alakzatot illesszen be, melynek csúcsai lekerekítettek, és a befoglaló négyzetének oldalai 25 mm hosszúak! Az alakzatok középpontjai essenek egybe!
6. A negyedik csempén 4 darab, megfelelően illesztett, 20×80 mm-es derékszögű háromszög legyen!
