Sebességmérő (2025. május)
Kategória: vektorgrafika - középszint
Feladat leírása
Az autók műszerfalán központi helyen van a sebességmérő, amely a pillanatnyi sebességet
mutatja. A legfontosabb közlekedési szabályok között van a sebességhatárok betartása.

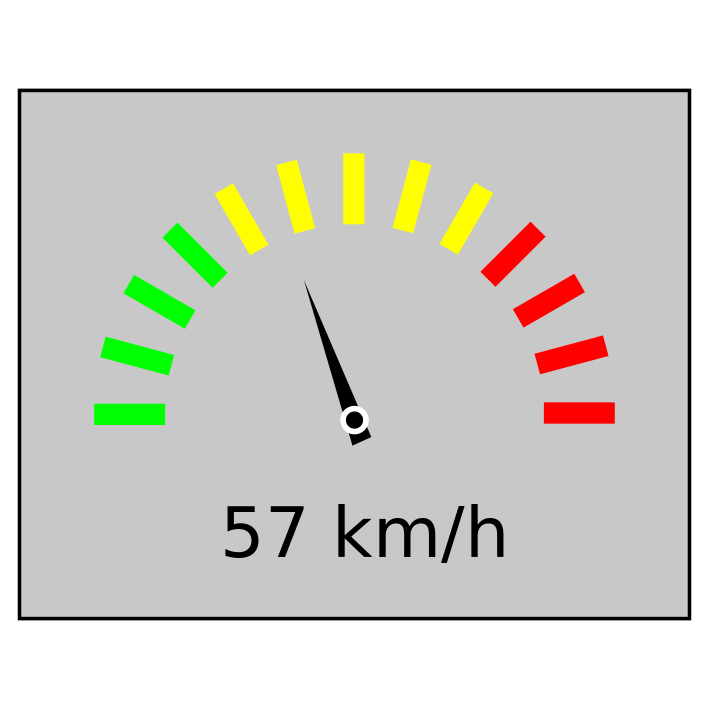

Készítse el a mintán látható sebességmérő kijelzőjét vektorgrafikus ábraként,
SVG-formátumban! A grafika elkészítéséhez vektorgrafikus rajzolóprogramot alkalmazzon!
Az ábra megrajzolásához a leírást és a mintát kövesse!
A megoldás során vegye figyelembe, hogy a leírásban a méretadatok milliméterben
szerepelnek, de ezeket átváltva, centiméterben is megadhatja.
A mintán látható osztások félkörben helyezkednek el, és egymáshoz képest 15°-kal vannak
elforgatva. Balról indulva az első 4 osztás zöld, a következő 5 sárga, a maradék piros.
Az osztások félkörbe történő elhelyezését és elforgatását tetszőleges módszerrel elvégezheti.
A 7. és 8. pont egy lehetséges lépéssort ír le.
Részfeladatok
1. Munkáját sebessegmero néven, SVG-formátumban mentse!
2. A rajzlap méretét állítsa 200x200 mm nagyságúra! A megoldás során minden alakzatot ugyanazon a rétegen helyezzen el!
3. A rajz elkészítésekor hatféle színt használjon:
a) fehéret,
b) feketét,
c) RGB(0, 255, 0) színkódú zöldet,
d) RGB(255, 255, 0) színkódú sárgát,
e) RGB(255, 0, 0) színkódú pirosat és
f) RGB(200, 200, 200) színkódú szürkét!
4. A sebességmérő hátterének rajzoljon egy 190 mm szélességű, 150 mm magasságú, szürke kitöltésű és fekete szegélyű téglalapot! Az elkészítendő ábra ezen belül helyezkedjen el!
5. Rajzoljon egy zöld kitöltésű, 20x6 mm oldalhosszúságú téglalapot a szürke háttér bal oldalára! A téglalap lehet szegély nélküli vagy zöld szegélyű. Ez lesz a kijelző egyik osztása. A többi osztást az erről készült másolat elforgatásával helyezzük majd el félkörben.
6. Az osztások félkörének középpontját jelölje meg egy ponttal, azaz egy 1 mm-es befoglaló négyzetű fekete alakzattal (például egy körrel) a további alakzatok elhelyezéséhez!

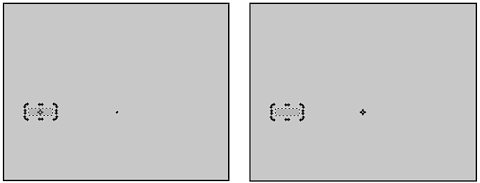

7. Az osztást ábrázoló zöld téglalap elforgatási középpontját mozgassa egy fiktív félkörív középpontjába!

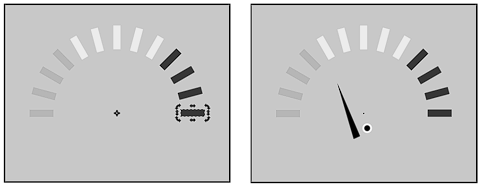

8. Készítse el mind a 13 osztást a téglalapmásolatok 15°-onként történő elforgatásával és félkörbe helyezésével!
9. Balról indulva az első 4 osztás maradjon zöld, a következő 5 legyen sárga, a maradék 4 pedig piros kitöltésű! Amennyiben az osztásnak van szegélye, akkor annak színe egyezzen meg a kitöltés színével!
10. A félkörben elhelyezett osztásokat és a félkör középpontját igazítsa vízszintesen a szürke téglalap közepére! Ehhez az osztásokat és a félkör középpontját jelző fekete pontot érdemes csoportba foglalni, és ezt vízszintesen a szürke téglalap közepére igazítani.
11. A mutatót fekete háromszögből és körből alakítsa ki! A háromszöget befoglaló téglalap szélessége 5-8 mm, magassága 45-55 mm közötti legyen! A kör átmérője 6-9 mm közötti, fehér szegélye 1-2 mm közötti legyen!
12. A mutatót és a kört a minta szerint helyezze el egymásra úgy, hogy a félkör közepét jelző fekete pontot mindkettő takarja el! A mutató az 5. és a 6. osztás közé mutasson!
13. Az ábra alá vízszintesen középre helyezze el az „57 km/h” feliratot!
14. A betűszín fekete, a betűtípus talp nélküli és a betűméret 56 pontos legyen! A szöveg a mintának megfelelően az alsó harmadban, középre igazítva jelenjen meg!
15. Foglalja csoportba a sebességmérőt ábrázoló összes alakzatot!
